Sac büküm, düz metal sacların CNC abkant preste kontrollü basınç uygulanarak açısal olarak şekillendirilmesi işlemidir. Sac metal imalatın en kritik aşamalarından biri olan büküm, düz bir sacı üç boyutlu fonksiyonel bir parçaya dönüştürür. Doğru büküm sonuçları elde etmek için tasarım aşamasında malzeme özellikleri, büküm yarıçapları, büküm payı hesaplamaları ve geometrik kısıtlamalar gibi temel mühendislik kurallarının bilinmesi gerekir. Bu rehberde, sac büküm tasarım kurallarını, hesaplama yöntemlerini ve pratik ipuçlarını detaylı olarak açıklıyoruz.
Sac Büküm Temelleri
Sac metal bükülürken, büküm çizgisinin dış yüzeyindeki malzeme gerilmeye, iç yüzeyindeki malzeme ise basınca maruz kalır. Bu gerilme-basınç dengesi nedeniyle malzeme kalınlığı büküm bölgesinde hafifçe değişir ve sacın toplam uzunluğu artar. Bu fiziksel gerçek, açınım (flat pattern) hesaplamalarında dikkate alınmalıdır. Büküm işleminin başarısı, doğru malzeme seçimi, uygun kalıp kombinasyonu, hassas CNC parametreleri ve deneyimli operatör birleşimiyle sağlanır.
Minimum Büküm Yarıçapı
Her malzemenin, çatlamadan bükülebileceği bir minimum iç büküm yarıçapı vardır. Bu değerin altında yapılan bükümlerde malzemenin dış yüzeyinde çatlak oluşma riski artar. Minimum yarıçapı belirleyen faktörler: malzeme türü, kalınlık, hadde yönü ve ısıl işlem durumudur.
| Malzeme | Minimum İç Yarıçap (genel kural) |
|---|---|
| Çelik (St37) | 1.0 x t (malzeme kalınlığı) |
| Paslanmaz Çelik (304) | 1.0 x t |
| Alüminyum (5754) | 0.5-1.0 x t |
| Galvaniz Sac | 1.0 x t |
| Bakır | 0.5 x t |
| DKP Sac | 0.8 x t |
Örneğin, 2mm çelik sacın minimum iç büküm yarıçapı R2, 3mm alüminyumun minimum iç yarıçapı R1.5-R3'tür. Hadde yönüne paralel bükümlerde çatlama riski artar; mümkünse büküm çizgisi hadde yönüne dik olacak şekilde tasarlanmalıdır.
Büküm Payı (Bend Allowance) ve K-Faktörü
Sac bükülürken, malzemenin nötr ekseni (ne gerilme ne basınç gören hat) iç yüzeye doğru kayar. Bu kayma nedeniyle büküm bölgesindeki malzeme uzunluğu değişir. Doğru açınım boyutu hesaplamak için büküm payı (bend allowance) veya büküm düşümü (bend deduction) kullanılır.
Büküm Payı Formülü: BA = π/180 x (R + K x T) x A
Burada: BA = Büküm payı (mm), R = İç büküm yarıçapı (mm), K = K-faktörü, T = Malzeme kalınlığı (mm), A = Büküm açısı (derece).
K-Faktörü: Nötr eksenin malzeme kalınlığı içindeki konumunu ifade eder. Değeri 0 ile 0.5 arasındadır (0 = iç yüzey, 0.5 = tam orta). Tipik değerler: hava bükümde 0.33-0.42, alt bükümde 0.40-0.50 arasındadır. Malzeme türü, kalınlık, yarıçap ve büküm yöntemi K-faktörünü etkiler. SolidWorks, Inventor ve Fusion 360 gibi CAD yazılımları bu hesaplamayı otomatik yapar.
Tasarım Kuralları ve Geometrik Kısıtlamalar
- Kenar-büküm mesafesi: Büküm çizgisi ile sacın en yakın kenarı arasında minimum 2 x malzeme kalınlığı + büküm yarıçapı mesafe bırakılmalıdır. Yetersiz kenar mesafesi, bükümün tutmamasına ve malzeme deformasyonuna neden olur.
- Delik-büküm mesafesi: Delik kenarı ile büküm çizgisi arasında minimum 2.5 x t + R (büküm yarıçapı) mesafe bırakılmalıdır. Yetersiz mesafede delik büküm sırasında oval deformasyona uğrar. Bu kuralın uygulanamadığı durumlarda, büküm öncesi delik yerine pilot delik açılıp büküm sonrası genişletme yapılabilir.
- Büküm yönü ve hadde: Büküm çizgisi mümkünse hadde yönüne (rolling direction) dik olmalıdır. Hadde yönüne paralel bükümde çatlama riski artar, özellikle sert malzemelerde ve dar yarıçaplarda.
- Minimum flanş yüksekliği: Büküm sonrası oluşan flanş (kanat) yüksekliği, en az V kalıp açıklığının yarısından fazla olmalıdır. Aksi halde parça kalıptan kayar.
- Büküm sırası (Bending Sequence): Çok bükümlü parçalarda büküm sırası kritik önem taşır. Yanlış sıralama, sonraki bükümlerin makineye veya kalıba çarpmasına neden olabilir. CNC büküm programlama yazılımları otomatik sıralama önerir.
Geri Yaylanma (Springback)
Sac metal bükümden sonra elastik geri dönme (springback) yaparak büküm açısını hafifçe açar. Geri yaylanma miktarı malzeme türüne, kalınlığa, büküm yarıçapına ve büküm yöntemine bağlıdır. Yüksek akma dayanımlı malzemelerde (paslanmaz çelik, yüksek mukavemetli çelik) geri yaylanma daha fazladır. CNC abkant preslerde geri yaylanma, overbending (fazla büküm) tekniği ile kompanse edilir. Açı ölçüm sensörlü sistemlerde gerçek zamanlı kompansasyon otomatik uygulanır.
Yaygın Büküm Profilleri

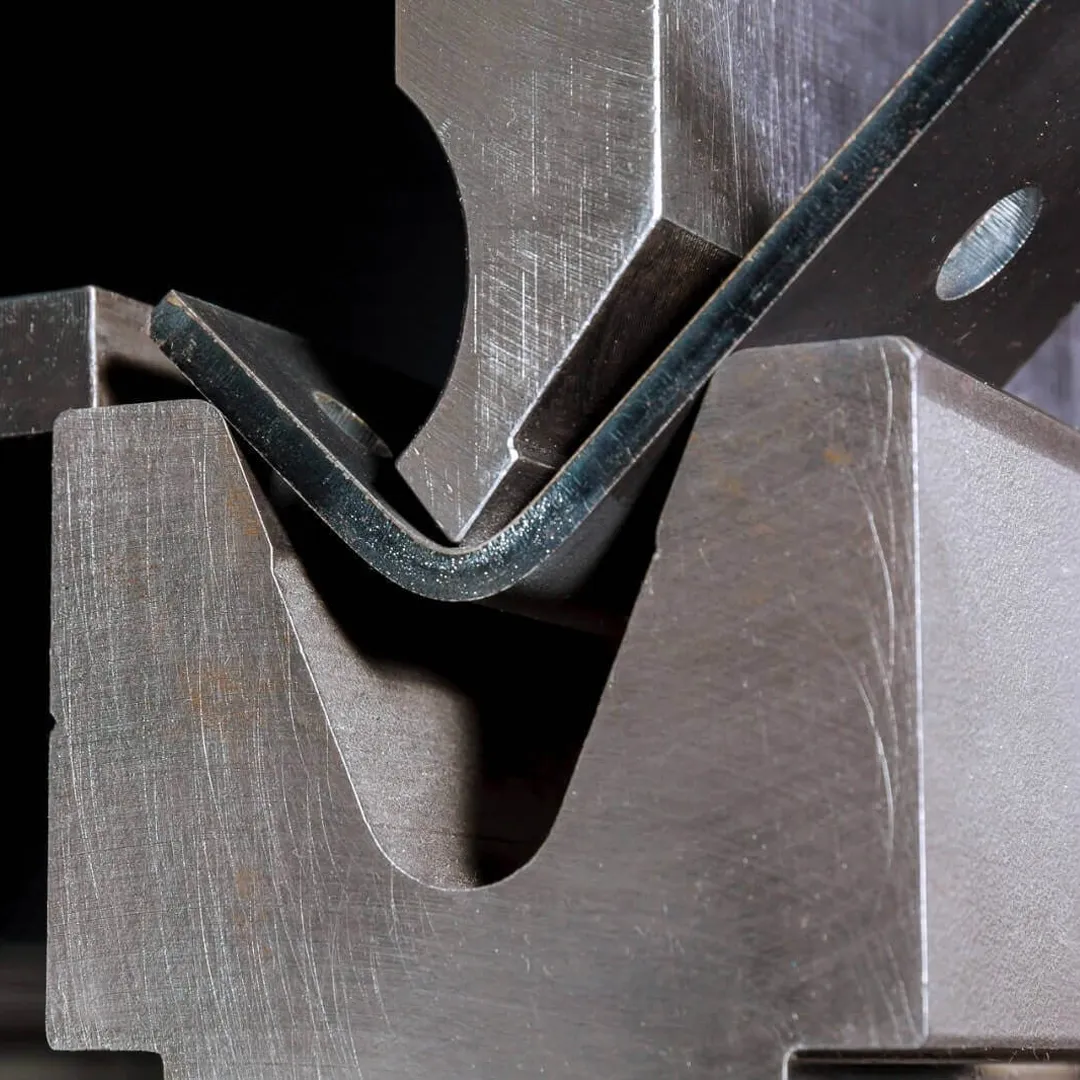

- V büküm: Tek açılı büküm. En basit ve en yaygın profil. Herhangi bir açıda (30°-180°) uygulanabilir.
- U büküm: İki paralel büküm ile U kanal profili oluşturulur. İki büküm adımı gerektirir.
- Z büküm: İki zıt yönde büküm ile Z profili. İki büküm adımı veya özel Z kalıp ile tek adımda yapılabilir.
- Kutu büküm: Dört büküm ile kutu formlu kapalı profil. Genellikle 4 büküm adımı gerektirir. Pano, kabin ve kutu imalatında standart.
- Hem (katlama): Sacın kenarının 180° bükülmesi. Kenar güçlendirme ve keskin kenardan koruma amacıyla uygulanır.
Kuzey Şafak Lazer'de CNC Büküm Hizmeti

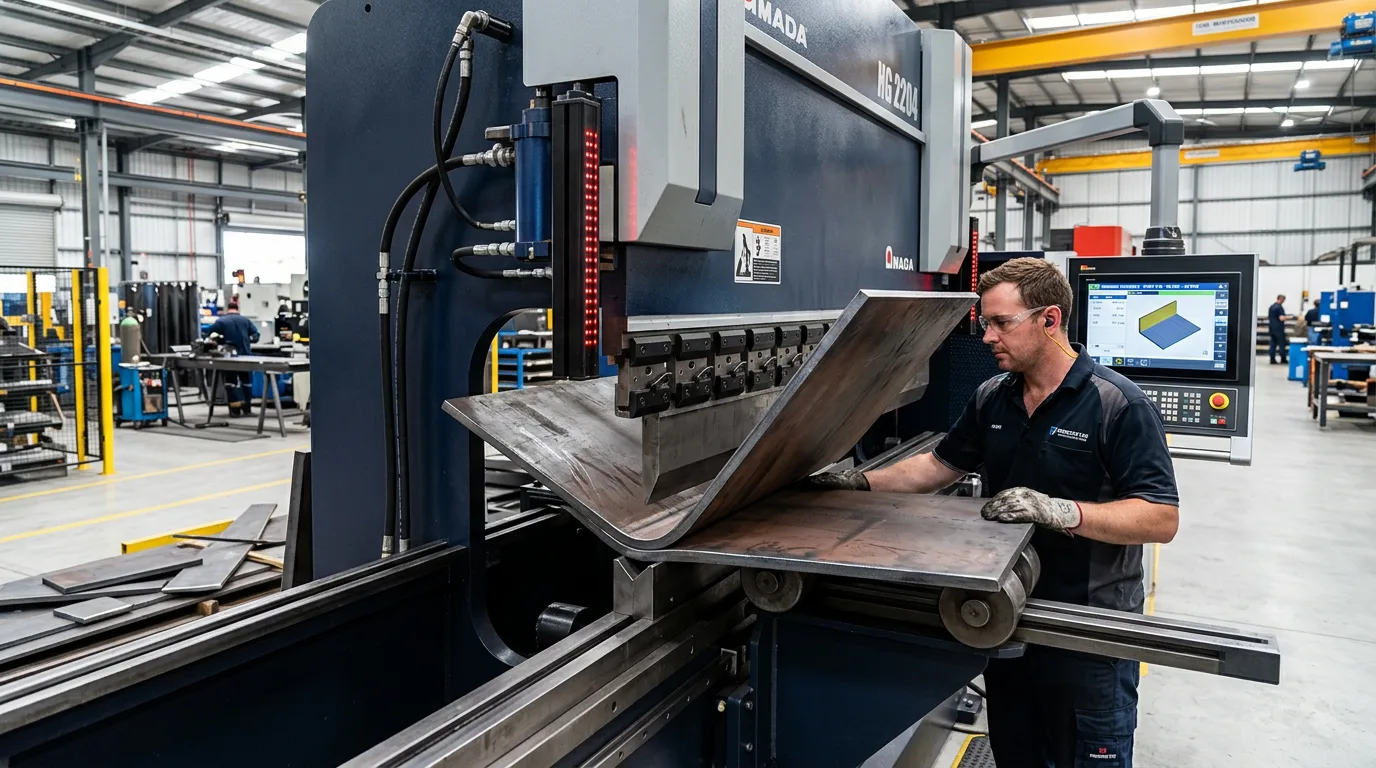

Kuzey Şafak Lazer olarak 2010 yılından bu yana İstanbul İkitelli OSB'deki tesisimizde 220 ton kapasiteli, 3000mm büküm boyuna sahip CNC abkant presimizle bu rehberde açıklanan tüm büküm tekniklerini uyguluyoruz. Geniş kalıp setimiz (standart V, gaz boynu, kaz boynu, Z kalıp) ile çoğu büküm profilini karşılıyoruz. Projenizin büküm gereksinimleri konusunda teknik danışmanlık için iletişime geçin.
